خونه > محصولات > شیر پروانه برقی UPVC > ASME B16.1 دو فلنج PN16 دو فلنج پروانه ای دو طرفه

ASME B16.1 دو فلنج PN16 دو فلنج پروانه ای دو طرفه

Name: ASME B16.1 دو فلنج PN16 دو فلنج پروانه ای دو طرفه
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: EB-0000266
Price: 170.00 USD
Availability: InStock

جزئیات محصول

محل منبع: ووهان، هوبی، چین

نام تجاری: Grat

گواهی: IP67,CCC, ISO, CE、CNAS

شماره مدل: EB-0000266

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1PC

قیمت: USD $170.00/ Piece

جزئیات بسته بندی: داخلی با پوشش حباب دار، بیرونی با جعبه مقوایی و جعبه چوبی

زمان تحویل: 3 روز کاری

شرایط پرداخت: L/C، T/T، D/P، PayPal، Western Union

قابلیت ارائه: 1000 عدد در هفته

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                دریچه پروانه دو فلنج موتور,PN16 دریچه پروانه دو فلنج,ASME B16.1 دریچه پروانه دو فلنج, PN16 Double Flange Butterfly Valve, ASME B16.1 Double Flange Butterfly Valve


نام تجاری:	GRAT	مقدار حداقل تعداد سفارش:	۱ درصد
محل منبع:	ووهان، هوبی، چین	زمان تحویل:	3 روز کاری
جزئیات بسته بندی:	کارتن/جعبه چوبی	شرایط پرداخت:	LC، T/T، D/P، PayPal، Western Union
فرم اتصال:	ویفر	فشار کاری:	PN1.0-32.0MPa
ساختار:	شیر توپی ثابت	عملکرد:	شیر تسکین دهنده
استاندارد:	DIN	منبع برق:	AC220V \AC24V
فشار عملیاتی:	PN16	مواد بدن:	UPVC
حالت نصب:	از هر زاويه اي نصبش کنيد	حالت رانندگی:	برق
کانال:	مستقیم از طریق نوع	نوع:	شیر پروانه ای
دما:	دمای طبیعی	درخواست:	مصارف صنعتی، مصارف صنعتی آب
رتبه بندی بدن:	Dn10-100	حالت عمل:	به Cut off تغییر دهید
مواد:	ریختن آلیاژ آلومینیوم، پوسته پلاستیکی	متوسط:	آب، هوا، روغن، مایع شیمیایی خورنده
سیگنال ورودی:	سیگنال سوئیچ	کد HS:	8481804090

نام تجاری:	GRAT
مقدار حداقل تعداد سفارش:	۱ درصد
محل منبع:	ووهان، هوبی، چین
زمان تحویل:	3 روز کاری
جزئیات بسته بندی:	کارتن/جعبه چوبی
شرایط پرداخت:	LC، T/T، D/P، PayPal، Western Union
فرم اتصال:	ویفر
فشار کاری:	PN1.0-32.0MPa
ساختار:	شیر توپی ثابت
عملکرد:	شیر تسکین دهنده
استاندارد:	DIN
منبع برق:	AC220V \AC24V
فشار عملیاتی:	PN16
مواد بدن:	UPVC
حالت نصب:	از هر زاويه اي نصبش کنيد
حالت رانندگی:	برق
کانال:	مستقیم از طریق نوع
نوع:	شیر پروانه ای
دما:	دمای طبیعی
درخواست:	مصارف صنعتی، مصارف صنعتی آب
رتبه بندی بدن:	Dn10-100
حالت عمل:	به Cut off تغییر دهید
مواد:	ریختن آلیاژ آلومینیوم، پوسته پلاستیکی
متوسط:	آب، هوا، روغن، مایع شیمیایی خورنده
سیگنال ورودی:	سیگنال سوئیچ
کد HS:	8481804090

توضیحات محصول

ASME B16.1 دو فلنج Pn16 دو فلنج پرنده موتور دو طرفه

محصولتوضیحات:

ASME B16.1 Double Flange PN16 Double Eccentric Motorized Butterfly Valve/IP67/Soft Sealed (کافل پروانه ای دو طرفه دو محور)

توضیحات:

پارامترها

اندازه شیر	DN15~DN100
منبع برق	DC24V,AC220V,AC380V
موقت.	-15oC-60oC(بدون یخ زدن)
دمای محیط	-30oC-60oC
درجه بندی بدن	0.1~1.6MPa
هدف	روشن و خاموش
زمان عمل	4-30S
رسانه قابل استفاده	آب، هوا، روغن، مایع شیمیایی خورد کننده
اتصال پایانی	فلنج، اتحاد دوگانه
نوع مهر	صندلی نرم
ماده ی گره	پی وی سی
مواد O-RING	EPDM
مواد مغز حلقه ای	پی وی سی
مواد بدن	پی وی سی
مواد نهایی	پی وی سی
مواد O-RING	EPDM
مواد حلقه مهر و موم کره ای	PTFE
مواد توپ	پی وی سی
مواد حلقه O	EPDM
مواد براکت مهر هسته	پی وی سی
مواد حلقه ای	پی وی سی
سطح حفاظت	IP67
زاویه نصب	در هر زاویه ای نصب کنید.نصب افقی یا شیب دارتا طول عمر خدمت را افزایش دهد.)
استاندارد طراحی و تولید	GB12237-89 AP16D
استاندارد فلنج	JB79 GB9113 ANSI B16.5 JIS B2212
استاندارد طول ساختار	GB12221-89
استاندارد بازرسی	JB/T 9092 API598

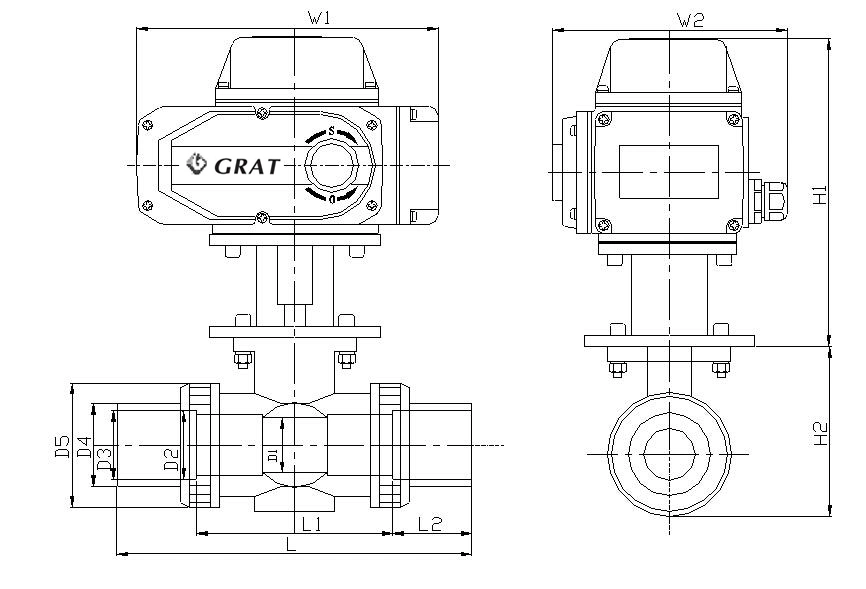

شکل و اندازه اتصال

ASME B16.1 دو فلنج PN16 دو فلنج پروانه ای دو طرفه 1

اندازه شیر		L	L1	L2	D1	D2	D3	D4	D5	H1	H2	W1	W2	وزن کیلوگرم
mm	اینچ"	L	L1	L2	D1	D2	D3	D4	D5	H1	H2	W1	W2	وزن کیلوگرم
15	نصف اینچ	112	60	16	13	20.1	20.3	31	45	200	72	196	145	4.4
20	3/4"	132	73	19	18	25.1	25.3	37	55	200	88	196	145	4.6
25	1"	144	78	22	23	32.1	32.3	44	66	200	105	196	145	4.7
32	1-1/4"	165	87	26	30	40.1	40.3	54	82	200	131	196	145	4.9
40	1-1/2"	171	92	31	38	50.1	50.3	65	98	200	156	196	145	5.1
50	2 "	200	112	38	48	63.1	63.3	79	120	200	192	196	145	5.7
65	۲/۲ اینچ	273	136	44	61	75.1	75.3	92	140	200	224	196	145	7.2
80	3 سانتی متر	303	158	51	69	90.1	90.3	108	160	240	256	255	184	9.3
100	4"	326	176	61	99	110.1	110.4	146	225	240	360	255	184	12.1

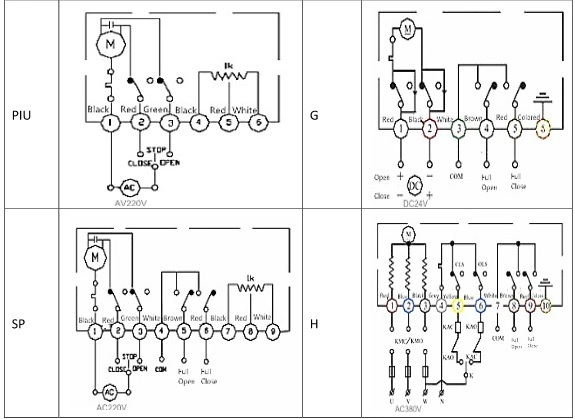

نمودار اتصال

ASME B16.1 دو فلنج PN16 دو فلنج پروانه ای دو طرفه 2

بسته بندی و حمل و نقل:
1.بسته بندی: داخل با پوشش حباب، بیرون با جعبه کارتونی وچوبیپرونده
2حمل و نقل:بحری، هوایی،قطاری.
اگر شما نیاز های دیگری دارید، لطفاً به ما بگویید.
