خونه > محصولات > دریچه توپ الکتریکی > اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک

اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک

Name: اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک
Brand: Wuhan Grat Control Valve Co., Ltd.
SKU: Ev-0000172
Price: 100.00 USD
Availability: InStock

جزئیات محصول

محل منبع: ووهان، هوبی، چین

نام تجاری: Grat

گواهی: IP67,CCC, ISO, CE,CNAS

شماره مدل: Ev-0000172

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1PC

قیمت: USD $100.00/ Piece

جزئیات بسته بندی: داخلی با پوشش حباب دار، بیرونی با جعبه مقوایی و جعبه چوبی

زمان تحویل: 3 روز کاری

شرایط پرداخت: L/C، T/T، D/P، PayPal، Western Union

قابلیت ارائه: 1000 عدد در هفته

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

جزئیات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                شیر توپی استیل ضد زنگ برقی,شیر توپی مینی,دریچه توپ از نوع مستقیم, Mini Ball Valve, Straight Through Type Ball Valve


نام تجاری:	GRAT	مقدار حداقل تعداد سفارش:	۱ درصد
محل منبع:	ووهان، هوبی، چین	زمان تحویل:	3 روز کاری
جزئیات بسته بندی:	کارتن/جعبه چوبی	شرایط پرداخت:	LC، T/T، D/P، PayPal، Western Union
رسانه ها:	اب	مواد:	فولاد ضد زنگ
فرم اتصال:	نخ	حالت رانندگی:	برق
فشار اسمی:	PN1.0-32.0MPa	کانال:	مستقیم از طریق نوع
نوع:	شیر توپی ثابت	دما:	دمای طبیعی
درخواست:	مصارف صنعتی، مصارف صنعتی آب	متوسط:	خمیر معدن، خمیر زغال سنگ، خمیر کاغذ، آب، نفت، گاز.
ساختار:	شیر توپی ثابت	عملکرد:	دریچه بای پاس
اندازه:	DN15-250	کد HS:	8481804090

نام تجاری:	GRAT
مقدار حداقل تعداد سفارش:	۱ درصد
محل منبع:	ووهان، هوبی، چین
زمان تحویل:	3 روز کاری
جزئیات بسته بندی:	کارتن/جعبه چوبی
شرایط پرداخت:	LC، T/T، D/P، PayPal، Western Union
رسانه ها:	اب
مواد:	فولاد ضد زنگ
فرم اتصال:	نخ
حالت رانندگی:	برق
فشار اسمی:	PN1.0-32.0MPa
کانال:	مستقیم از طریق نوع
نوع:	شیر توپی ثابت
دما:	دمای طبیعی
درخواست:	مصارف صنعتی، مصارف صنعتی آب
متوسط:	خمیر معدن، خمیر زغال سنگ، خمیر کاغذ، آب، نفت، گاز.
ساختار:	شیر توپی ثابت
عملکرد:	دریچه بای پاس
اندازه:	DN15-250
کد HS:	8481804090

توضیحات محصول

اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک

توضیحات محصول:

دریچه گلوله ای کوچک فولادی فولاد ضد زنگ الکتریکی /IP67 / دریچه گلوله ثابت

توضیحات:

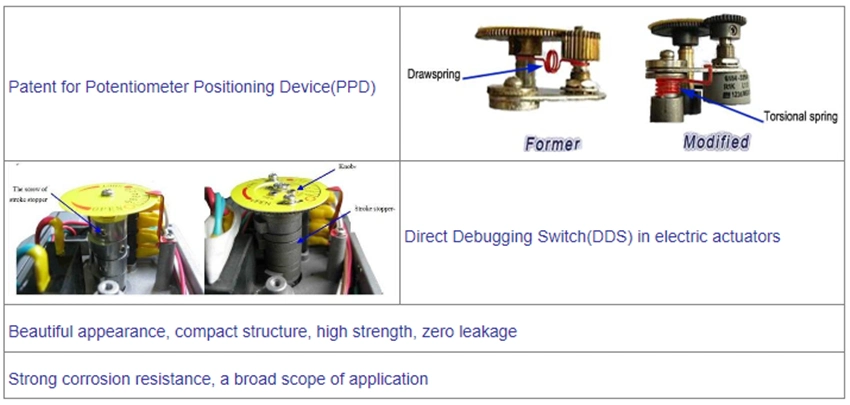

اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک 0

با عملکرد تنظیم جریان کوچک و کنترل دقیق بالا، شیر بال کوچک الکتریکی می تواند

کنترل شده توسط سیگنال کنترل و قدرت تک فاز برای برآورده کردن الزامات تنظیم مختلف برای کوچک

جریان در فشار، جریان، درجه حرارت و سطح مایع و غیره

مشخصات:

اندازه شیر	DN15-DN250
رتبه بندی بدن	PN1.6MPa
ارتباطات بدن	وفر، فلنج
نوع صندلی	مهر فلزی قابل حرکت از فولاد ضد زنگ، مهر نرم PTFE
زمان عمل	30 S ((0-90°)
منبع برق	AC220V
سیگنال کنترل	4 تا 20mA 0 تا 5V
سیگنال خروجی	4 تا 20mA 0 تا 5V
فشار کار	PN1.6Mpa PN2.5Mpa
دمای متوسط	≤ 350°C
دمای محیط	≤50°C
ضریب جریان ((CV):	لطفا اطلاعات را برای مرجع از وب سایت ما دانلود کنید. (معادل جریان سفارشی بستگی به نیاز مشتری دارد.)
رسانه قابل استفاده	پالپ معدن، پالپ زغال سنگ، پالپ کاغذ، آب، نفت، گاز
منطقه مرده	0.5 درصد
خطای تکرار	0.5 درصد
مواد بدن	SUS304 SUS316 WCB

شکل و اندازه اتصال
اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک 1

اندازه شیرDN ((mm)	A	φd	H1	H2	H	F
15	62	54	74	75	390	210
20	62	54	74	75	390	210
25	62	54	74	75	390	210
32	62	78	80	75	400	210
40	62	82	85	75	405	210
50	75	100	87	95	430	210
65	80	120	105	115	460	210
80	100	131	115	125	520	270
100	115	158	125	125	530	270
125	130	180	140	155	570	270
150	160	216	153	165	600	270
200	200	260	200	195	680	270
250	240	325	225	225	730	270

ماده ساختاری استاندارد

نام بخش	مواد
بدن	فولاد کربن ASTM A216 WCC
پوشش بدن	فولادی با کروم بالا ASTM A532 درجه III نوع A
توپ "V"	فولادی با کروم بالا ASTM A532 درجه III نوع A
حلقه مهر	فولادی با کروم بالا ASTM A532 درجه III نوع A
حلقه مهر ثابت	فولاد کربن ASTM A105
محافظ لوله	فولادی با کروم بالا ASTM A532 درجه III نوع A
قرار دادن	44oC58Rc
درخشنده	17-4PH Cond.H1025
گره رانده شده	17-4PH Cond.H1025
پین	فولاد کربن، زینک سازی
گاسکت	سیم گرافیت از فولاد ضد زنگ
بسته بندی	PTFE، کربن پرکننده
حلقه و محافظ جعبه پر کردن	316 SST
بولت	SA-193-B7
آجیل	SA-194-2H
پیچ و قفل حلقه ثابت	316 SST
(اختیاری) پوشش حلقه مهر و موم	PSZ سرامیک
توپ "V" ((اختیاری)	PSZ سرامیک

حداکثر نشت مجاز

اندازه شیر DN ((mm)	صندلی فلزی	صندلی نرم
15	1.1 میلی لیتر/ دقیقه	0.12 میلی لیتر/ دقیقه
20	1.5 میلی لیتر/ دقیقه	0.16 میلی لیتر/ دقیقه
25	2.0 میلی لیتر/ دقیقه	0.20 میلی لیتر/دقیقه
32	2.4 میلی لیتر/ دقیقه	0.24 میلی لیتر/ دقیقه
40	3.0 میلی لیتر/ دقیقه	0.30 میلی لیتر/ دقیقه
50	3.8 میلی لیتر/ دقیقه	0.38 میلی لیتر/ دقیقه
65	5.2 میلی لیتر/ دقیقه	0.52 میلی لیتر/ دقیقه
80	6.2 میلی لیتر/ دقیقه	0.62 میلی لیتر/ دقیقه
100	7.6 میلی لیتر/ دقیقه	0.76 میلی لیتر/ دقیقه
125	9.6 میلی لیتر/ دقیقه	0.96 میلی لیتر/ دقیقه
150	12.0 میلی لیتر/ دقیقه	1.20 میلی لیتر/دقیقه
200	15.4 میلی لیتر/ دقیقه	1.54 میلی لیتر/ دقیقه
250	19.2 میلی لیتر/ دقیقه	1.92 میلی لیتر/ دقیقه

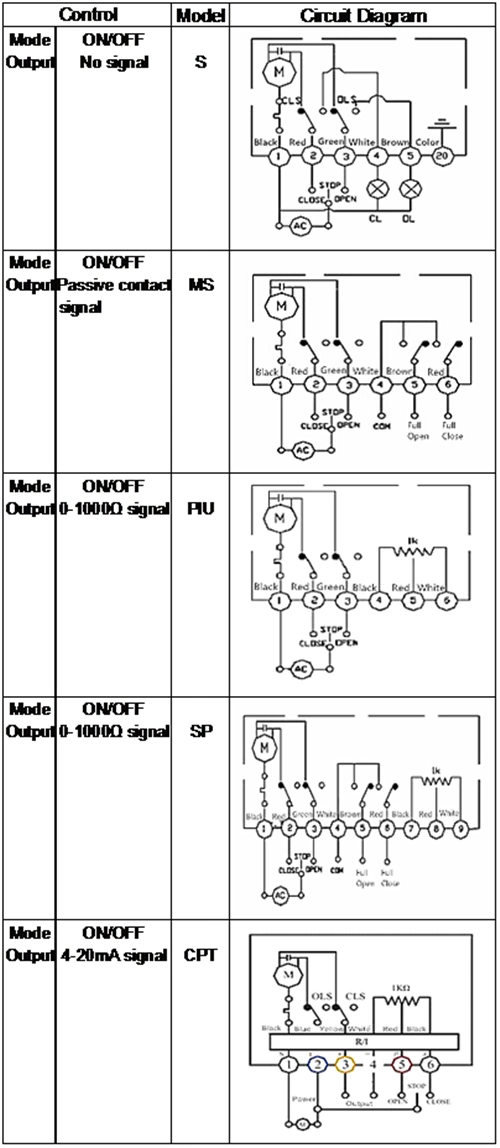

نمودار کنترل

اتصال رشته فولاد ضد زنگ الکتریکی مستقیم از طریق نوع شیر بال کوچک 2
بسته بندی و حمل و نقل:

1.بسته بندی: داخل با پوشش حباب، بیرون با جعبه کارتونی وچوبیپرونده
2حمل و نقل:بحری، هوایی،قطاری.
اگر شما نیاز های دیگری دارید، لطفاً به ما بگویید.
