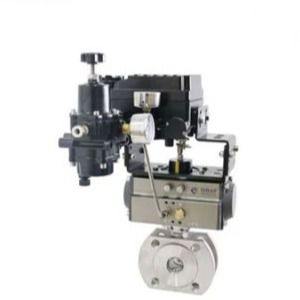

PTFE مهر و موم V برش شیر کنترل پنوماتیک
توضیحات محصول:
مهر و موم PTFE V برش دریچه کنترل پنوماتیک / مهر و موم پنوماتیک / PTFE
توضیحات:
مهر نرم V برش شیر کنترل پنوماتیک به طور گسترده ای در صنعت شیمیایی استفاده می شود نفت نساجی برق قدرت مواد غذایی
و کاغذ یخچال داروسازی و دیگر صنایع سیستم کنترل.V- برش در دیسک می تواند برعکس چرخش
و مطابق با مهر فلزی برای تولید نیروی برش برای قطع فیبر و جلوگیری از بلوک.
این نوآورانه و بهبود یافته شیر مهر و موم فلزی دارای سطح مهر و موم از فلنج بدون سوراخ پیچ برای افزایش مهر و موم
مقاومتی که به طور موثر از خطر نشت سطح برای سطح فلج شیر فلزی جلوگیری کند.
محرک پیستون پنوماتیک به نوع بهار و نوع بدون بهار تقسیم می شود. هنگامی که دریچه باید به طور کامل باز شود
یا بسته تحت خطا آن را مجهز به نوع بهار (با بازگرداندن تنش بهار) است.
موقعیت تحت خطای آن را با هیچ نوع بهار مجهز است.این عمدتا متشکل از بدن سیلندر بهار پیستون پیستون
استیل های جلو و عقب، داربست های خروجی و سایر اجزای آن.
مجهز به تنظیم کننده الکتریکی و دریچه کاهش فشار هوا، عملیات تنظیم می تواند توسط منبع هوا 0.4-0.7mpa انجام شود.
سیگنال سیستم کنترل اتوماسیون صنعتی می تواند توسط تنظیم کننده الکتریکی برای کنترل دقیق دریافت شود
باز کردن شیر تا کنترل فشار دمای جریان و سایر پارامترهای فرآیند مختلف حاصل شود.
ویژگی ها:
*طول دو فلنج کوتاه تر از شیر توپ معمولی است. بدون گره و آستین باعث می شود اتصال آسان تر شود.
*دیسک برش مخصوص V-notch کنترل حجم جریان خودکار را بسیار پایدار می کند.
*مواد مهر و موم PTFE و PPL اختیاری مناسب برای انواع مایعات لوله کشی.
*زاویه برش V-notch می تواند با توجه به داده های CV لوله سفارشی شود. این به دستیابی به تنظیم دقیق تر کمک می کند.
مشخصات:
| قطر اسمی |
DN15 ~ DN350 |
| مایع مناسب |
مواد غذایی چربی مایع فیبری آب نفت و گاز |
| فشار منبع هوا |
0.4 ~ 0.7MPa |
| مهر محرک |
لاستیک فلور |
| ماده ی محرک |
آلیاژ آلومینیوم |
| نوع اتصال |
فلانج وافره نخ داخلی |
| ویژگی جریان |
تقریباً % eq |
| مواد بدن |
SUS304،SUS316,WCB |
| مواد دیسک |
SUS304،SUS316 |
| مهر و موم شیر |
NBR،EPDM،PTFE |
| پر کردن |
گرافیت،PTFE |
| استاندارد تولید |
JB/T8692-199 |
| استاندارد طراحی و ساخت شیر توپ |
GB12237-89 AP16D |
| استاندارد بازرسی و آزمایش |
JB/T 9092 API598 |
مصرف گاز
| اندازه بطری هوا |
باز شد |
نزديک |
| 50 |
0.11 |
0.15 |
| 65 |
0.22 |
0.24 |
| 75 |
0.3 |
0.35 |
| 85 |
0.45 |
0.48 |
| 95 |
0.5 |
0.55 |
| 110 |
0.7 |
0.7 |
| 125 |
1.6 |
1.6 |
| 140 |
2.3 |
2.1 |
| 160 |
3.5 |
3 |
| 190 |
5.9 |
5.9 |
| 210 |
7.6 |
7.5 |
| 240 |
11 |
9 |
| 270 |
17 |
14 |
| 300 |
23.5 |
28 |
| 350 |
34 |
40 |
| 400 |
58 |
58 |

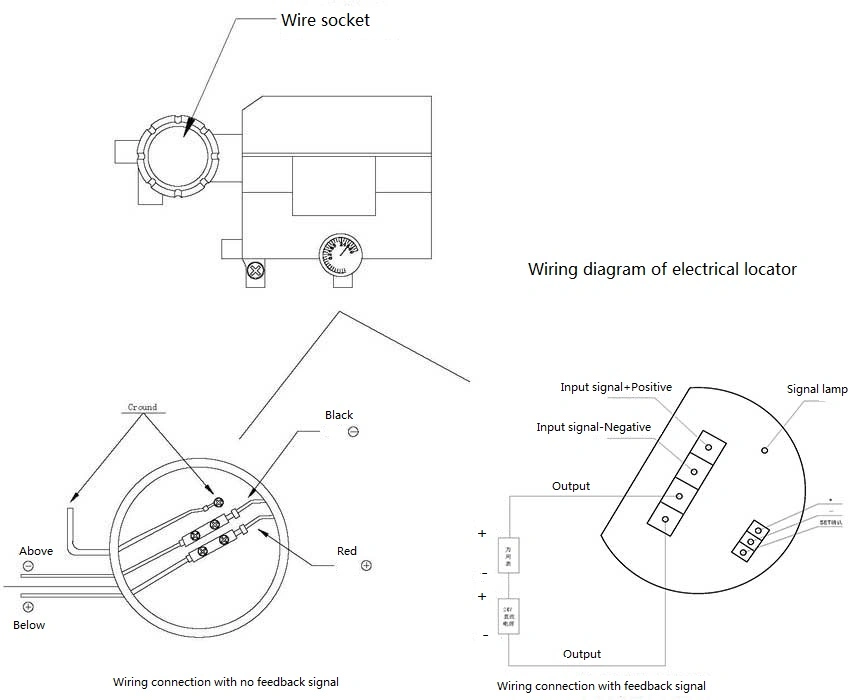

نمودار سیم کشی از نوع تنظیم
بسته بندی و حمل و نقل
1.بسته بندی: داخل با پوشش حباب، بیرون با جعبه کارتونی وچوبیپرونده
2حمل و نقل:بحری، هوایی،قطاری.
